Converter und BMS aus eigener Produktion

Umrichter bis 300 kW für Pufferspeicher und Schnellladetankstellen. Batteriemanagement bis 1.000 V mit Einzelzellüberwachung. Entwickelt und gefertigt in der Energietechnik-Gruppe.

bis 300 kW

Umrichter je Einheit

bis 1.000 V

Systemspannung BMS

128 x 24

Slaves x Zellen

2022

Neuaufbau Umrichterfertigung

Umrichter

Leistungselektronik für Pufferspeicher

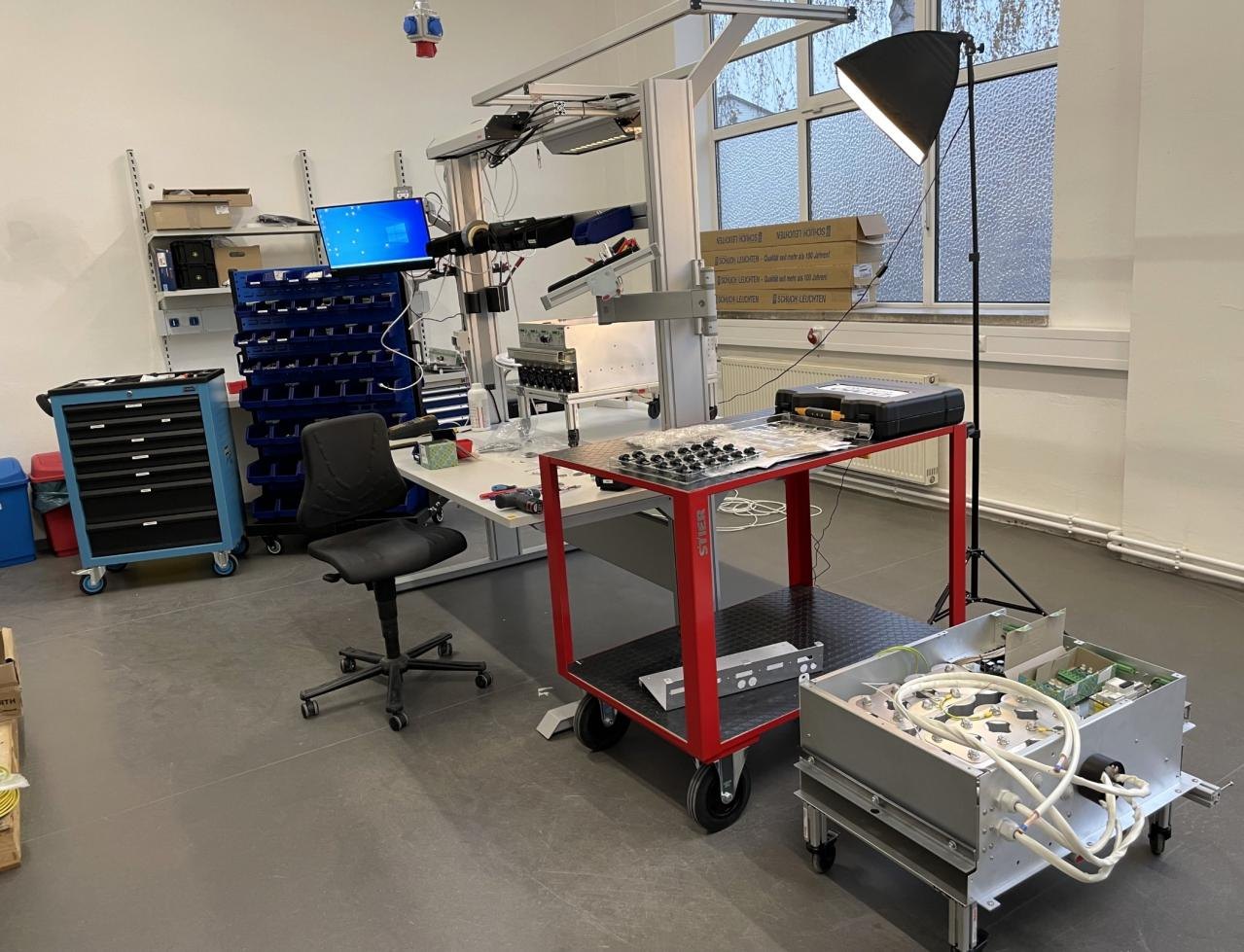

Seit 2022 fertigen wir in Nordhausen Umrichter bis 300 kW. Sie sitzen zwischen Batterie und Netz oder Ladesäule, wandeln Gleich- in Wechselstrom und zurück und regeln die Ladeleistung.

Mehrere Einheiten laufen parallel, die Leistung wächst mit dem Speicher. Der Schaltschrank enthält Umrichter, Drosseln, Schütze und Steuerung, fertig verdrahtet und geprüft.

Bis 300 kW je Umrichter, parallel skalierbar
Für Pufferspeicher von Schnellladetankstellen
Schaltschrank fertig verdrahtet
Prüfung am eigenen Batterietester bis 1.000 V und 1.200 A

Umrichterschrank mit drei Leistungsstufen und Drosseln

Batteriemanagement

BMS mit Einzelzellüberwachung

Master-Slave-System aus der Energietechnik-Gruppe mit BAUMACO. Bis 1.000 V, bis 128 Slaves, jede Zelle im Blick.

Schutz auf Zellebene

Überlade-, Tiefentlade- und Überlastschutz mit Einzelzellüberwachung und Stromsensor.

SOC und SOH

Ladezustand nach Spannung oder Coulomb Counter, Alterung per Berechnung.

Balancing

Aktiv oder passiv, mit Interlock und Vorladung.

Schnittstellen

Charge Control by CAN, CAN-Bus, RS232, RS485, ISO-Bus.

Diagnose

Datenlogger, Datenspeicherung und Übertragung mit DATA Transmission.

Isolationsüberwachung

Berührungsschutz durch Isolationsüberwachung, elektronische oder relaisgesteuerte Notabschaltung.

Technische Daten

BMS Master und Slave

Die wichtigsten Daten im Überblick. Weitere Parameter und Protokolle auf Anfrage.

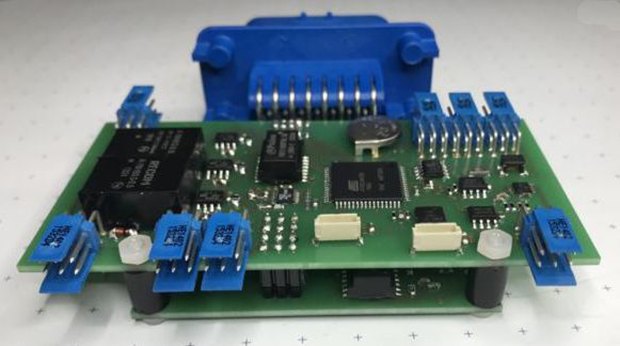

BMS Master
Systemspannung	bis 1.000 V

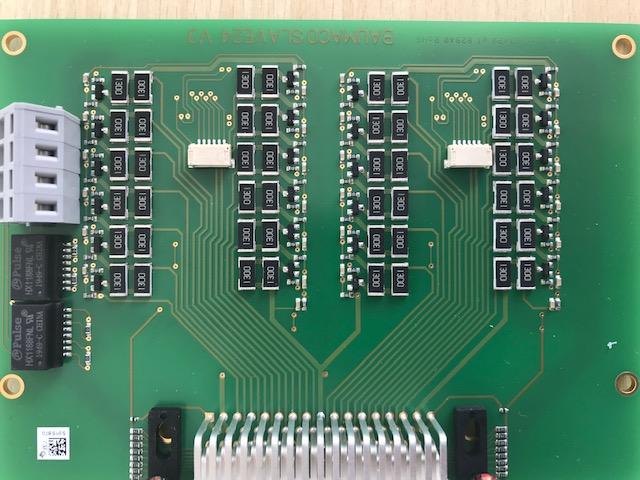

Slaves	bis zu 128 für je 24 Zellen
Überwachung	Temperatur und Spannung aller Zellen, NTC
Notabschaltung	elektronisch oder relaisgesteuert
Schnittstellen	CAN-Bus, RS232, RS485
